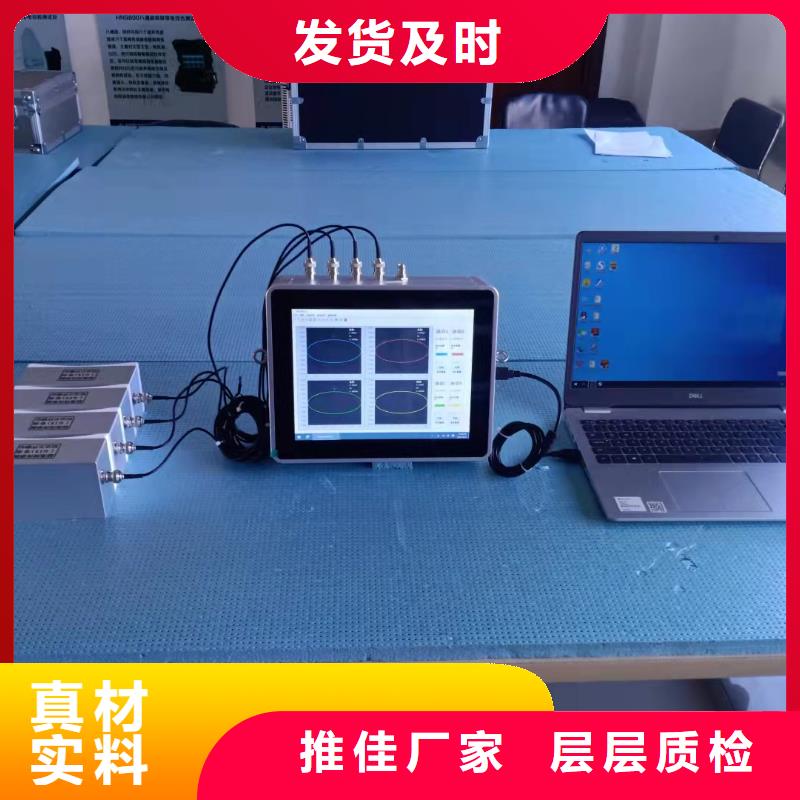

手持式超声波局部放电检测仪便携式局部放电综合测试仪是我公司技术人员根据多年高压电气设备局放检测经验设计生产。适用于变压器、GIS、开关柜、电缆、避雷器、互感器等高压电气设备的局放带电巡检。便携式局部放电综合测试仪由2通道便携式巡检测试仪主机、局放巡检软件、高频电流互感器（开口圆形互感器）、超声波传感器、超高频传感器 、TEV传感器、校准脉冲发生器、测试电缆组成。二、产品主要特点介绍 1、抗干扰能力较强，检测数据准确利用数字滤波技术，可以有效地现场干扰，在强干扰环境下也能实现局部放电测量。2、高灵敏度的传感器，能够灵敏反映设备内部的局部放电状态采用宽频带局部放电超高频传感器，检测频带可覆盖300MHz-1.5GHz（任意频带可选），可有效采集到 GIS设备内部的局部放电信号。超声传感器采用目前进的技术，实际应用验证，可检测到微弱的放电信号，确保可以有效检测到高压设备内部的局部放电信号。复合式ＴＥＶ传感器与开关柜柜体接触部分采用介电常数良好的聚四氟乙烯材料，内置接收电极，与开关柜柜壁形成电容，可将柜内放电信号耦合到传感器中进行信号处理，确保可以有效检测到开关柜内部的局部放电信号。高频电流互感器采用有源零磁通设计原理，不仅能够满足mA电流信号的采集，而且具有很强的抗干扰能力。局部放电定位探测器能够通过组合式传感器检测高压电缆的局部放电信号，同时具备高频电场、超声波检测方法，传感器与主机间采用光纤连接，有效避免了现场各种电磁干扰对检测数据的影响。同时保证人身。3、安装简单方便自吸附式超声传感器可直接吸附在高压设备的外壁上，操作简单而且。高频电流互感器为圆形或矩形开口式设计，便于卡装在不同接地线上。局部放电定位探测器能够操作简单方便，检测时探测器与被试品无任何接线，被试品无需停电，可通过非接触方式检测电缆局放信号。4、连接简单方便系统采用多种连接方式，传感器与主机之间选用BNC、SMA接口、光纤三种方式，便于使用。5、装置内置大容量锂电池，可长时续航本装置有蓄电池和外接电源两种供电方式，使用蓄电池供电可以方便的对大范围内的高压设备进行检测，蓄电池的持续工作时间不低于4小时；如需长时间连续使用只需提供AC220V±10％交流电源即可。

手持式超声波局部放电检测仪 放电检测：按放电检测对应的F1键可循环选择输出的放电信号，根据检测需要设置为需要的信号输出类型。“TEV”输出地电波信号。“USS”输出超声波信号。“UHF”输出UHF信号。“CT‘输出对地电流信号关闭：若检测时只需使用一个通道时，可将另一个通道关闭。如关闭通道1（通道2）时，单击“MENU”打开菜单栏，将当前通道选择为CH1（CH2），若CH1（CH2）处于打开状态则单击CH1（CH2），该通道在显示界面不显示，处于关闭状态。若想再次打开通道1（通道2），则将当前通道选择为CH1（CH2），再次点击CH1（CH2）可打开通道1（通道2）。2）设置：单击“设置”对应的F2键可打开当前选择的通道设置选项。输出电压：设置待检设备需要的传感器是否需要输出电压。单击”输出电压”对应的F1键可打开输出电压，再次单击F1按钮则关闭电压。当打开输出电压时，显示界面上的灯亮，当关闭输出电压时，显示界面上的灯不亮。单位：切换该通道输出放电量的单位，分别为mv、dB、dBmW、dBuV、dBmV。单击“单位”对应的F2键可更改该通道检测到的放电单位，该选项为循环选择，根据放电检测类型选择合适的单位。读数设置、放电次数及传感器，在检测时使用默认值即可，非专业人员请勿更改。交通灯：更改该通道交通灯颜色，可根据需要更改为合适的颜色。点击交通灯所对应的F2按键，进入到交通灯颜色设置界面，交通灯颜色分别为绿色、黄色、红色。，根据要更改的颜色双击所对应的按键。如更改“绿色”，则双击绿色对应的F1键，在弹出的对话框中单击方向键进行更改.单击上下左右键选择数字，单击方向键中间的回车键确定，设置完成后单击处于显示状态的单位按键进行确定，该绿色的颜色设置则改为设置的数据。交通灯显示的单位与之前设置的单位一致。设置过程中如想中断设置，则单击取消按钮，该颜色则不改变。其他颜色的设置参照绿色颜色的设置即可。
